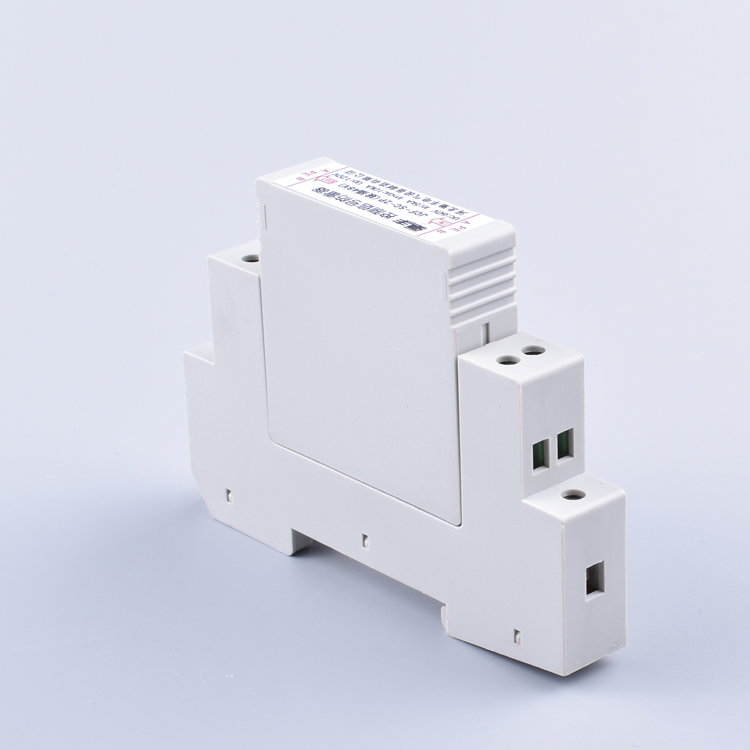

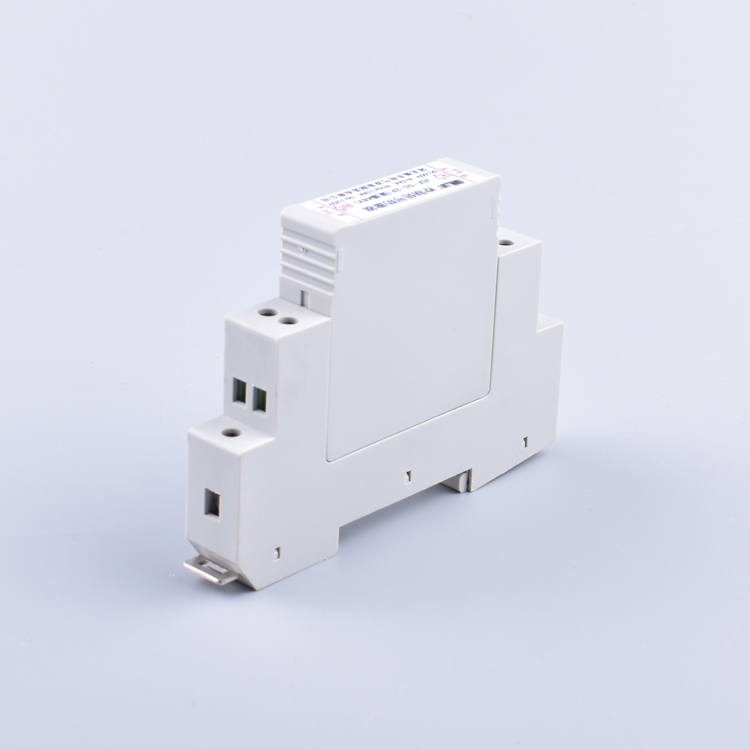

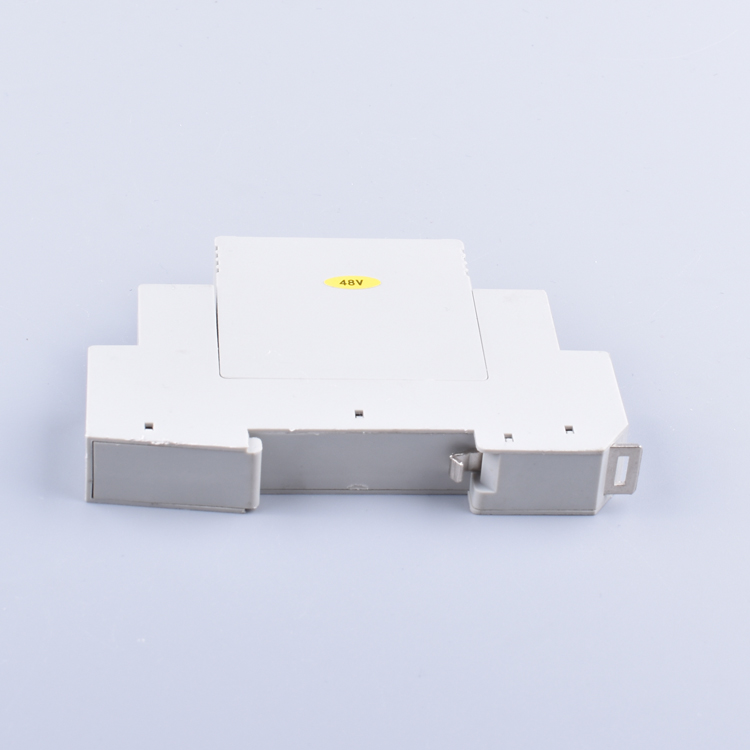

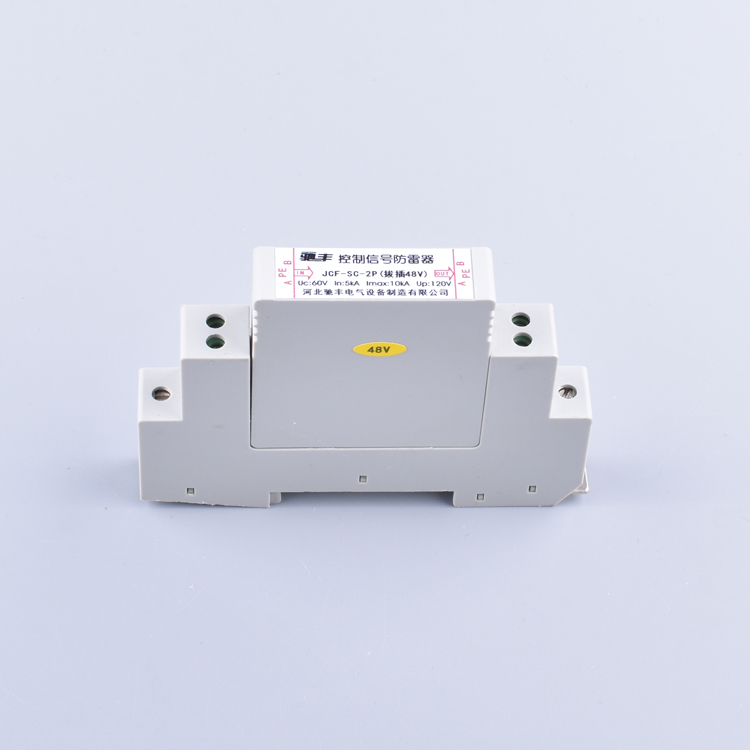

JCF-SC-2P-48V拔插式油库专用控制信号防雷器电涌保护器

发布时间：2017-04-21 11:30:27发布者：admin

【摘要】JCF-SC-2P-48V拔插式油库专用控制信号防雷器电涌保护器

一、产品概述：

JCF-SC-2P系列工业控制、测量、调节系统电涌保护器应用于测控技术领域的过电压保护器不仅仅是对于工业控制和测量系统的过电压保护，同时又是对通信和数据传输系统的过电压保护。针对于国际IEC标准，由于雷击或其它原因造成所定内涵在防雷击区域0-1区和防雷击区域0-3区之间而设计出内置一级和二级保护电路的保护器，同时可以保护4蕊或者2蕊。最小空间的模块化设计，便于安装，可直接安装在配电柜或开关盒内。广泛应用于电力系统、化工厂、水泥厂、天然气LNG气化站、炼油厂、污水处理、石油石化、民航等系统中信号控制线、数据传输线、仪器仪表监测线等信号线路使用的一种先进的雷电浪涌保护器

① 能通过雷电脉冲电流10/350μs测试；
② 用来保护信息控制领域的输入和输出端口；
③ 不会和正常信号传输进行冲突；
④ 信号的传输没有损耗；
⑤ 由于抑制二极管，响应时间短、迅速；
⑥ 有对应的电压来配合选用。

二、性能优点：

● 热插拔分离结构，更换模块式信号不中断；

● 采用多级保护电路，残压低，防护效果好；

● 通流容量大，响应速度快；

● 信号传输性能优越，插入损耗低；

● 性能稳定、工作可靠；

● 使用方便、无须维护；

● 核心部件选用国际品牌产品，性能优异。

三、技术参数:

型号	JCF-SC-2P-12V	JCF-SC-2P-24V	JCF-SC-2P-48V
标称工作电压Un	15V	30V	60V
最大持续运行电压Uc	30V	60V	120V
标称负载电流IL	2A
标称通流容量In（8/20uS）	3KA		5KA
最大通流容量Imax（8/20uS）	5KA		10KA
电压保护水平（In）Up	≤30V	≤60V	≤120V
响应时间ta	≤25ns
信号传输速率Vs	2Mbps
插入损耗Ae	≤0.5dB
接头形式	螺丝端子
安装接线规格	1.5mm2～4mm2
保护引脚	2线
外壳材料	白色阻燃环保材料，UL94-V0
外行尺寸	13.5×65×120mm
安装支架	标准DIN 35㎜导轨，符合EN50 022标准
工作环境	环境温度：－40℃～＋80℃；相对湿度：≤95%
防护等级	IP20
